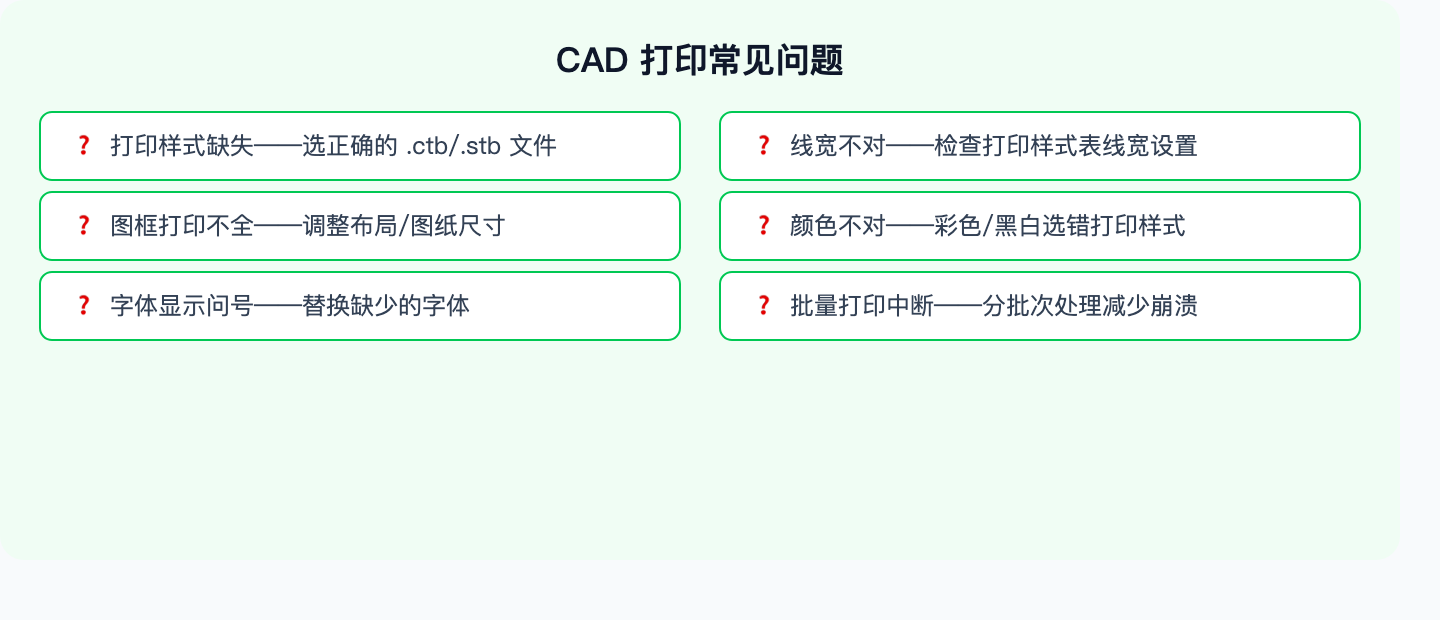

CAD打印常见问题及解决方案

CAD打印是设计师日常工作中最高频的操作之一，但也是问题最多的环节。从打印空白到比例失真，从线条缺失到颜色异常，各种问题层出不穷。本文汇总了设计师在CAD打印中最常遇到的12个问题，并提供详细的排查步骤和解决方案，帮助你快速定位和解决问题。

问题一：打印输出完全空白

症状

执行打印命令后，输出的PDF或纸质文件完全空白，没有任何内容。

原因分析

• 打印范围设置错误：打印范围设置为"显示"或"窗口"时，如果当前视图没有包含图纸内容，则输出空白
• 所有图层被冻结或关闭：如果所有可见图层都被冻结，打印内容为空
• 图元位于错误的坐标位置：图纸内容可能被移动到远离原点的位置，打印范围未覆盖到
• 打印样式表将所有颜色设为白色：内容存在但以白色输出，视觉上看起来空白

解决方案

1. 使用ZOOM E（缩放至全部范围）确认图纸内容的位置
2. 将打印范围改为"范围"（Extents）测试是否有内容输出
3. 检查图层管理器，确认至少有一个图层处于打开且解冻状态
4. 更换打印样式表为"acad.ctb"或"monochrome.ctb"重新测试

问题二：打印比例错误

症状

输出的图纸比例与预期不符，图面内容偏大或偏小，量取尺寸与标注不一致。

原因分析

• 打印比例设置不正确（如设置了"布满图纸"而非1:1）
• 纸张大小与图框尺寸不匹配
• 图元绘制时单位或比例有误

解决方案

1. 在打印设置中将比例设为1:1
2. 确认纸张大小与图框尺寸一致（如A1图框使用A1纸张）
3. 如果使用Layout空间，检查视口比例是否设置正确
4. 打印后使用尺子在纸质图纸上量测已知尺寸来验证

问题三：线条缺失或部分内容未打印

症状

部分线条、文字或图块在打印输出中消失，但在CAD屏幕上显示正常。

原因分析

• 图元所在图层的"打印"开关被关闭
• 图元颜色与打印样式表中的白色映射重合
• 图元线宽设置为0，在打印输出中不可见
• 图元位于图框之外（打印范围以外）
• 外部引用（Xref）未正确加载

解决方案

1. 在图层管理器中检查相关图层的打印开关
2. 使用打印预览（Preview）确认哪些内容会出现在打印结果中
3. 检查打印样式表中对应颜色的设置
4. 使用XREF命令确认所有外部引用已加载

问题四：颜色输出异常

症状

希望黑白输出但部分内容有颜色，或者希望彩色输出但全部变成黑色。

原因分析

• 打印样式表选择错误（使用了彩色CTB而非黑白CTB，或反之）
• 部分图元的颜色设置为"ByBlock"而非"ByLayer"，未受图层颜色控制
• 图元使用了真彩色（TrueColor），CTB打印样式表不控制真彩色

解决方案

1. 黑白输出使用monochrome.ctb打印样式表
2. 彩色输出使用acad.ctb或自定义彩色样式表
3. 将图元颜色统一设置为"ByLayer"
4. 如有真彩色图元需要黑白输出，在打印设置中勾选"灰度输出"选项

问题五：打印区域偏移或截断

症状

图纸内容在输出中偏向一侧，或图框边缘被裁切。

原因分析

• 打印偏移值不为零
• 未勾选"居中打印"选项
• 纸张方向（横向/纵向）与图框方向不匹配
• 打印机驱动存在不可打印区域（打印边距）

解决方案

1. 将打印偏移X和Y均设为0
2. 勾选"居中打印"选项
3. 确认纸张方向与图框方向一致
4. 如使用PDF虚拟打印机，通常不可打印区域为0

问题六：打印速度非常慢

症状

单张图纸的打印耗时数分钟甚至更长，大大降低出图效率。

原因分析

• DWG文件中包含大量高分辨率的光栅图像（如卫星影像底图）
• 文件中存在大量代理对象（Proxy Objects）
• 打印分辨率设置过高（如1200dpi以上）
• 文件中存在大量冗余数据（未执行PURGE）
• 使用了复杂的填充图案（如渐变填充）

解决方案

1. 降低光栅图像的分辨率，或在打印前临时关闭光栅图像图层
2. 执行PURGE命令清理冗余数据
3. 将打印分辨率调整为400-600dpi（满足大多数需求）
4. 将复杂填充图案替换为简单填充
5. 使用智数快出图批量打印，其打印引擎对大文件有专门的优化

问题七：字体显示为问号或方框

症状

图纸中的文字在打印输出中显示为"?"、方框或被替换为其他字体。

原因分析

• 系统中缺少图纸使用的SHX或TTF字体文件
• 字体搜索路径未正确配置
• 字体文件损坏

解决方案

1. 检查CAD命令行中是否有字体替换的警告信息
2. 安装缺失的字体文件到CAD的Fonts目录
3. 在选项（Options）- 文件（Files）中添加字体搜索路径
4. 如果是设计院内部文件，确保所有工位安装了统一的字体包

问题八：线宽不正确

症状

打印输出中所有线条粗细一样，或者线宽与预期不符。

原因分析

• 打印样式表（CTB）中所有颜色的线宽设置为"使用对象线宽"，但对象线宽未设置
• 系统变量LWDISPLAY关闭，导致屏幕上看不到线宽效果（但不影响打印）
• 使用了默认的CTB文件，未自定义线宽映射

解决方案

1. 打开打印样式表编辑器，为每种颜色设置合适的线宽
2. 或者为每个图层设置独立的线宽值，并在CTB中选择"使用对象线宽"
3. 使用设计院统一的CTB文件

问题九：填充图案打印不正确

症状

填充图案在打印输出中显示为实心填充、间距异常或完全消失。

原因分析

• 填充图案的比例设置不当（比例过大变为实心，过小变为密线）
• 自定义填充图案文件（.pat）缺失
• 打印分辨率过低导致细密图案无法正确渲染

解决方案

1. 调整填充图案比例到合适的值
2. 确认自定义图案文件位于CAD的搜索路径中
3. 提高打印分辨率至600dpi以上

问题十：多张图纸打印后合并为一个PDF

症状

期望每张图纸输出为独立的PDF文件，但所有图纸被合并到一个PDF中。

原因分析

某些PDF虚拟打印机默认将多次打印合并为一个文件。

解决方案

1. 使用AutoCAD自带的DWG To PDF.pc3驱动，默认逐张输出
2. 在PDF打印机设置中关闭"合并打印"选项
3. 使用智数快出图批量打印，自动为每张图纸生成独立的PDF文件

问题十一：标注箭头或符号打印异常

症状

标注的箭头、索引符号、指北针等在打印中显示为方块或消失。

原因分析

• 标注箭头使用了自定义块，块定义在当前文件中不存在
• 标注样式引用了外部文件中的块

解决方案

1. 检查标注样式中箭头块的来源，确保块定义存在于当前文件中
2. 将自定义箭头块从源文件复制到当前文件中
3. 使用CAD内置的标准箭头样式替代自定义箭头

问题十二：打印时CAD程序崩溃

症状

执行打印命令后CAD程序无响应或直接崩溃退出。

原因分析

• DWG文件损坏
• 打印机驱动程序有问题
• 系统内存不足
• CAD软件存在已知bug

解决方案

1. 使用RECOVER命令修复DWG文件
2. 更换打印机驱动（如改用DWG To PDF.pc3）
3. 关闭其他占用内存的程序
4. 更新CAD软件至最新补丁版本
5. 将文件另存为较低版本的DWG格式再尝试打印
