图层是CAD绘图中最基础也是最重要的组织工具。合理的图层管理不仅能让绘图过程更加高效，更直接影响最终的出图质量。在实际工作中，许多出图问题——线条缺失、颜色错误、多余内容出现在打印结果中——都源于图层管理不当。本文将系统讲解DWG文件图层管理的最佳实践，以及如何利用图层控制来优化出图效果。

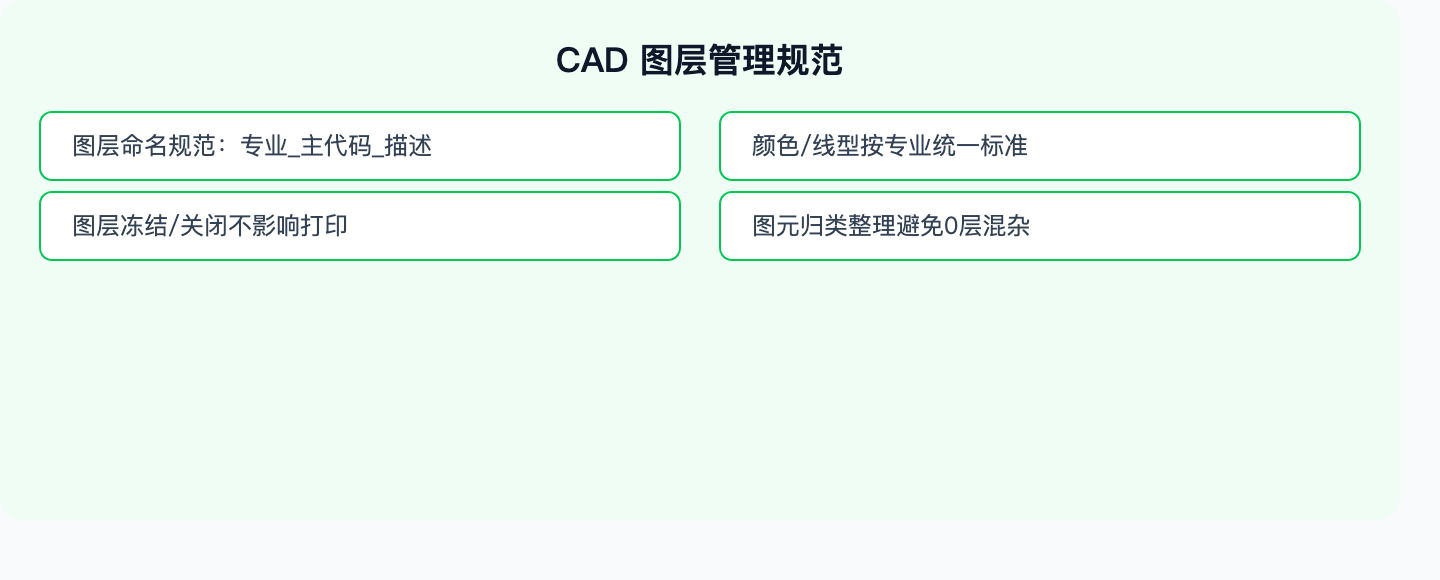

一、图层组织规范
一个组织良好的图层结构是高效出图的基础。建议遵循以下规范建立图层体系：
1. 图层命名规则
图层命名应遵循清晰、统一、可识别的原则。推荐采用"专业代码-图元类型-补充说明"的三段式命名法：
- A-WALL：建筑专业-墙体
- A-WALL-DEMO：建筑专业-墙体-拆除部分
- S-BEAM：结构专业-梁
- M-PIPE-COLD：机电专业-管道-冷水管
- E-LIGHT：电气专业-照明
- DEFPOINTS：标注定义点（不打印图层）
- FRAME：图框图层
2. 图层颜色分配
图层颜色在CAD中不仅用于视觉区分，更与打印输出中的线宽控制密切相关。当使用CTB（Color-dependent Plot Style Table）打印样式表时，图元的打印线宽由其颜色决定。常见的颜色-线宽映射如下：
| 颜色 | 颜色号 | 推荐用途 | 打印线宽 |
|---|---|---|---|
| 白色（White） | 7 | 粗实线（墙体、轮廓线） | 0.50mm |
| 绿色（Green） | 3 | 中实线（门窗、设备） | 0.35mm |
| 红色（Red） | 1 | 细实线（标注、文字） | 0.25mm |
| 青色（Cyan） | 4 | 辅助线（轴线） | 0.18mm |
| 黄色（Yellow） | 2 | 填充、底图 | 0.13mm |
| 洋红色（Magenta） | 6 | 标记、注释 | 0.25mm |
二、冻结与隐藏图层的打印控制
CAD中控制图层可见性和打印性的方式有多种，了解它们之间的区别对于精确控制出图内容非常重要。
1. 图层开/关（On/Off）
关闭的图层不在屏幕上显示，但仍然参与计算（如对象捕捉仍然有效）。关闭的图层默认不参与打印。适合临时隐藏不需要查看的内容。
2. 图层冻结/解冻（Freeze/Thaw）
冻结的图层不显示、不参与计算、不参与打印。冻结比关闭更彻底，可以提升大型文件的显示和处理速度。对于确定不需要在当前打印中出现的图层，建议使用冻结而非关闭。
3. 图层打印开关
每个图层有一个独立的"打印"开关（在图层管理器中的打印机图标）。关闭此开关后，该图层的内容在屏幕上正常显示，但不会出现在打印输出中。这个功能非常实用，常见的应用场景包括：
- 辅助绘图用的参考线（构造线、辅助标注等）在屏幕上可见但不打印
- 设计草图和修改标记仅在屏幕上显示
- 视口边框图层设置为不打印
4. 视口图层冻结（VP Freeze）
在Layout空间中，可以针对特定视口冻结某些图层，而不影响其他视口。这意味着同一个Model空间的内容可以在不同的Layout视口中显示不同的图层组合——例如一个视口显示建筑平面，另一个视口显示结构平面，共用同一份底图。
图层控制方式对比
开/关：不显示，仍计算，不打印 — 临时切换
冻结/解冻：不显示，不计算，不打印 — 长期隐藏，提升性能
打印开关：正常显示，控制是否打印 — 辅助线不出图
VP冻结：仅在特定视口中隐藏 — 多视口差异化显示
三、基于图层的颜色输出控制
在正式施工图出图中，大多数设计院要求黑白输出。但在某些特殊场景下（如方案汇报、彩色管线图、消防设施图），需要进行彩色输出。以下是两种主要的颜色输出控制方式：
1. CTB（Color-dependent Plot Style）
CTB是基于颜色的打印样式表。每种AutoCAD颜色（1-255号）可以设置独立的输出颜色和线宽。要实现黑白输出，只需使用monochrome.ctb即可将所有颜色映射为黑色。要实现部分彩色输出，需要自定义CTB文件，将需要保留颜色的颜色号设置为"使用对象颜色"。
2. STB（Named Plot Style）
STB是基于名称的打印样式表，可以为每个图层指定独立的打印样式，不受颜色限制。STB提供了更灵活的控制，但配置较复杂，在国内设计院中使用较少。
四、外部引用(Xref)图层处理
外部引用（Xref）是CAD协同设计中的核心功能，建筑、结构、机电各专业通过Xref引用底图来实现多专业协同。在出图时，Xref图层的处理需要特别注意以下几点：
1. Xref图层的命名规则
Xref图层在宿主文件中会自动添加前缀，格式为"引用名|图层名"，例如"底图|A-WALL"。这些图层同样可以在图层管理器中控制其开关、冻结和打印状态。
2. VISRETAIN系统变量
VISRETAIN控制是否保留宿主文件中对Xref图层的修改。将VISRETAIN设置为1（默认值），宿主文件中对Xref图层的冻结、颜色等修改将被保存。设置为0时，每次重新加载Xref时会恢复原始图层状态。批量出图时务必确保VISRETAIN=1，否则图层设置可能在打印过程中丢失。
3. Xref图层的打印控制
在出建筑施工图时，通常需要显示结构底图作为参考，但不需要结构专业的标注和文字。这时可以在图层管理器中将对应Xref图层（如"结构底图|S-DIM"、"结构底图|S-TEXT"）冻结或关闭打印开关。智数快出图在批量打印时会忠实遵循当前的图层设置。
五、清理冗余图层
长期使用和多次引用后，DWG文件中往往积累大量不再使用的图层、块、样式等定义。这些冗余数据不仅增大文件体积，还可能在批量打印时造成意外问题。
1. PURGE命令
使用PURGE命令可以清理文件中未使用的图层、块定义、文字样式、标注样式等。建议在批量出图前对所有DWG文件执行一次PURGE操作，清理冗余数据。PURGE可以多次执行，因为嵌套引用可能需要多轮清理才能完全去除。
2. LAYDEL命令
如果需要删除某个图层及其上的所有图元，可以使用LAYDEL命令。该命令会将指定图层上的所有对象移动到其他图层后删除原图层。使用前请务必确认该图层上的内容确实不再需要。
3. 批量清理工具
对于需要处理大量DWG文件的情况，手动逐个文件执行PURGE效率太低。智数快出图插件提供了批量文件处理功能，可以在批量打印前自动对所有文件执行清理操作，确保输出文件的整洁。
六、图层管理与批量出图的最佳实践
将以上图层管理技巧与智数快出图批量出图工具结合使用，可以建立一套高效的标准化出图流程：
- 项目启动：使用统一的DWT模板建立标准图层结构
- 绘图过程：严格按图层规范绘图，新增图层遵循命名规则
- 出图前检查：执行PURGE清理冗余，检查图层打印设置
- 批量打印：使用智数快出图一键输出，自动应用CTB样式表
- 结果验证：抽查输出文件，确认图层控制效果正确
