在CAD出图过程中，选择合适的输出格式是一个经常被忽视但至关重要的决策。不同的输出格式在文件大小、矢量精度、可编辑性、跨平台兼容性等方面各有优劣。选择错误的格式可能导致文件无法正确查看、打印效果不理想，甚至被审图机构退回。本文将从实际应用角度出发，深入对比PDF、DWF和PLT三种常见的CAD输出格式，帮助你在不同场景下做出最优选择。

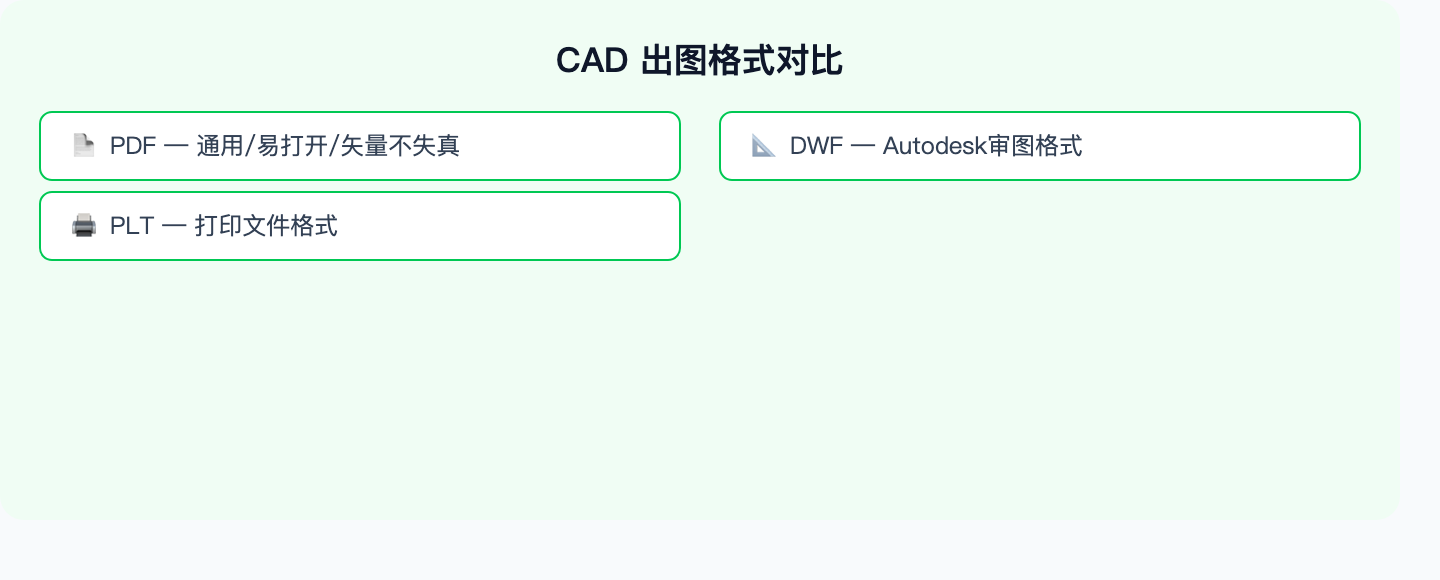

一、三种格式概述
1. PDF（Portable Document Format）
PDF是由Adobe Systems开发的通用文档格式，已成为ISO国际标准（ISO 32000）。PDF格式的最大优势在于其极高的通用性——几乎所有设备和操作系统都可以直接查看PDF文件，无需安装额外软件。从CAD输出的PDF文件可以保留矢量图形信息、图层数据和字体嵌入，是目前工程图纸交付的最主流格式。
2. DWF（Design Web Format）
DWF是Autodesk开发的设计协作文件格式，专为工程设计领域的文档共享和审图协作而设计。DWF文件经过高度压缩，体积远小于原始DWG文件，且保留了丰富的设计元数据（如图层、对象属性、测量信息等）。DWF的后续演进版本DWFx基于Microsoft的XPS格式，可以在Windows系统中直接查看。
3. PLT（Plot File）
PLT是绘图仪专用的打印文件格式，本质上是一组绘图仪指令（通常基于HP-GL/2语言）。PLT文件直接记录了绘图仪的控制命令，包括画笔移动、线条绘制、填充等操作。PLT文件只能通过绘图仪或专用查看器打开，不适合屏幕查看。
二、详细对比分析
| 对比维度 | DWF | PLT | |
|---|---|---|---|
| 文件大小 | 中等（A1图纸约0.5-3MB） | 较小（通常为PDF的30-50%） | 较大（A1图纸约2-8MB） |
| 矢量精度 | 高，支持矢量和光栅混合 | 高，原生矢量格式 | 高，直接存储绘图指令 |
| 图层支持 | 支持（从CAD输出时保留图层） | 完整支持，可切换图层显示 | 不支持图层 |
| 可编辑性 | 可用PDF编辑器修改，但不推荐 | 只读，不可编辑设计内容 | 不可编辑 |
| 查看器要求 | 任何PDF阅读器（免费） | Autodesk Design Review（免费）或DWFx用Windows XPS查看器 | 需绘图仪管理软件或专用查看器 |
| 跨平台兼容 | Windows / Mac / Linux / 移动端 | 主要支持Windows | 依赖绘图仪驱动 |
| 批注/标记 | 支持（各PDF工具均可批注） | 支持（Design Review中批注） | 不支持 |
| 打印质量 | 优秀，与CAD原生打印效果一致 | 良好，部分细节可能有差异 | 最高，直接驱动绘图仪 |
| 安全性 | 支持密码保护和权限控制 | 支持基本的访问控制 | 无安全机制 |
| 审图机构接受度 | 广泛接受（全国通用） | 部分地区接受 | 极少作为交付格式 |
三、各格式适用场景
1. PDF格式的适用场景
- 施工图审查：全国绝大多数审图机构都接受PDF格式，且部分地区明确要求提交PDF
- 项目交付：向业主、施工单位交付图纸时，PDF是最安全的选择
- 电子归档：PDF/A是国际认可的长期存档格式，适合电子档案管理
- 现场查看：施工现场人员可以用手机、平板直接查看PDF图纸
- 邮件传输：PDF文件大小适中，方便通过邮件发送
2. DWF格式的适用场景
- 内部协同审图：DWF保留了丰富的设计数据，适合团队内部的设计审查
- 多专业会签：DWF支持图层切换，审图时可以单独查看各专业内容
- 轻量化分享：DWF文件体积小，适合在带宽有限的环境中分享
- BIM协作：在Autodesk生态中（如Navisworks），DWF是重要的数据交换格式
3. PLT格式的适用场景
- 大幅面绘图仪输出：PLT文件直接发送到绘图仪打印，效率最高、质量最好
- 蓝图打印：传统的晒图机构通常接受PLT格式
- 档案打印：需要精确还原CAD打印效果的场景
四、文件大小与传输效率
文件大小直接影响存储空间占用和网络传输效率。以一张标准A1施工图（中等复杂度，包含建筑平面图、标注和文字）为例，三种格式的典型文件大小对比如下：
| 格式 | 单张A1文件大小 | 100张合计 | 压缩比（相对DWG） |
|---|---|---|---|
| 原始DWG | 5-15MB | 500MB-1.5GB | 基准 |
| 0.5-3MB | 50-300MB | 80-90%压缩 | |
| DWF | 0.2-1MB | 20-100MB | 90-95%压缩 |
| PLT | 2-8MB | 200-800MB | 30-60%压缩 |
从数据可以看出，DWF在文件压缩方面表现最优，PLT文件体积最大。对于需要在线传输大量图纸的场景，DWF或PDF是更优的选择。
五、双层PDF的特殊价值
在审图交付场景中，有一种特殊的PDF格式值得关注——双层PDF（也叫可搜索PDF或OCR PDF）。双层PDF在保留矢量图形的基础上，增加了一层隐藏的文字层，使得PDF文件中的文字内容可以被搜索和复制。这对于审图机构的自动化审查流程非常有价值。
部分地区的审图机构已经明确要求提交双层PDF格式的图纸，以便利用软件进行自动化图纸审查。智数云科技的双层PDF转换工具可以将普通PDF转换为双层PDF，满足审图交付要求。
六、智数快出图的多格式输出支持
智数快出图批量出图插件支持在一次批量操作中同时输出多种格式。你可以同时选择PDF、DWF和PLT三种格式，插件会自动为每种格式创建独立的输出目录。这意味着一次操作即可满足不同用途的需求：PDF用于审图交付，DWF用于内部协同，PLT用于绘图仪打印。
一次操作，三种格式
智数快出图支持在批量打印时同时选择多种输出格式。无需重复操作，一次配置即可生成PDF、DWF、PLT三种格式的文件，分别满足交付、协同和打印的不同需求。输出文件按格式自动分目录存放，命名规则完全一致。
