测量与测绘资料归档规范

一、测量测绘资料的归档定位

工程测量贯穿建设项目全生命周期：从设计前期的控制测量、施工过程中的放样测量，到竣工阶段的竣工测绘，每一类测量活动都形成了大量原始记录。这些资料不仅是质量控制的依据，更是后续维护、改造、资产评估和历史追溯的基础数据。然而在归档实践中，测量类资料常因种类多、格式杂、技术门槛高而容易被忽视或整理不当。

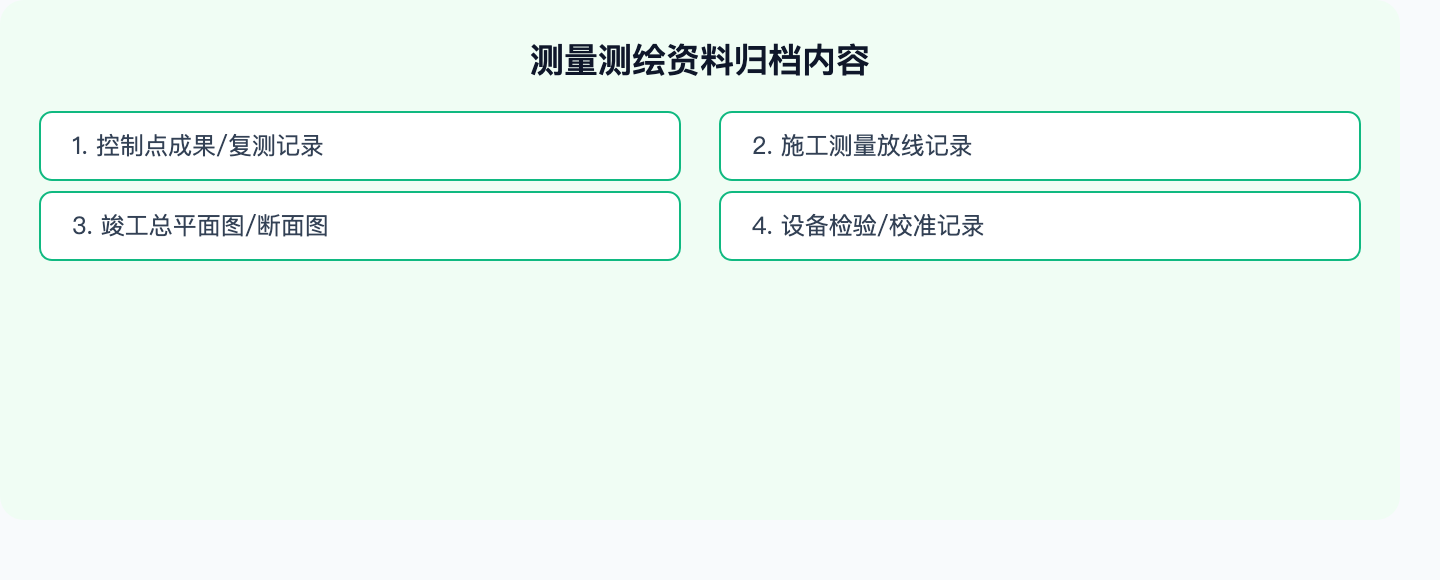

从归档分类看，测量测绘资料分散在多个类别中：控制测量成果属于A类工程准备阶段文件；施工测量记录属于C2施工技术文件；竣工测绘成果属于D类竣工图及其附图；变形观测记录则贯穿C类和E类。住建归档助手按分类逻辑对测量资料进行统一组织，方便查找与移交。

二、控制测量与测量标志

1. 平面与高程控制点

工程开工前，需建立覆盖全工地的平面控制网和高程控制网，为后续的施工放线、竣工测绘提供基准。控制点设置和成果归档要求：

• 布设方案：控制网设计说明、精度等级（一级、二级、三级导线或GPS等级）、点位分布图
• 选点记录：每个控制点的点之记（含点号、坐标、高程、点位略图、埋设深度、标志类型）
• 外业观测：观测手簿、仪器检校记录、观测当天气象记录
• 内业计算：平差计算书、精度评定报告、成果表
• 交桩记录：建设单位/规划部门向施工方交桩的书面记录，含坐标、高程和测量方法说明

2. 测量标志的保存

控制点的实物标志必须按规范埋设和保护。常见类型：永久性标志（混凝土桩、膨胀螺栓、铜质标芯）和临时性标志（木桩、钢筋）。归档资料应包含：

• 每个测量标志的埋设记录
• 测量标志移交清单（向建设单位或产权单位移交）
• 标志破坏/重新布设的记录（施工中常发生）
• 施工完成后标志的最终处置（保留/移除）

三、施工测量

施工测量是将设计图纸上的尺寸放样到现场的过程，记录种类繁多。按施工阶段分类的关键记录：

1. 基础阶段

• 建筑物定位测量记录（总平面定位、建筑物四角放线）
• 基坑开挖控制测量（坑边线、坑底高程、边坡坡度）
• 基坑监测记录（围护桩位移、坑周沉降、地下水位）
• 桩基放样记录（每根桩的位置复核）
• 基础底板轴线、标高复核记录

2. 主体施工阶段

• 轴线投测记录（每层楼的主要轴线复核）
• 标高传递记录（每层楼的标高引测）
• 垂直度观测记录（框架柱、剪力墙、电梯井等）
• 构件几何尺寸复核记录（特别是预制构件、钢结构）
• 预埋件位置复核记录

3. 装修与机电阶段

• 地面标高放样记录
• 隔墙、门窗洞口放线记录
• 吊顶标高放线记录
• 机电管线路由放样记录

4. 变形观测

根据JGJ 8的要求，建筑变形测量是独立的专项测量活动：

• 沉降观测：沉降观测点布设图、各周期观测数据、沉降曲线、累计沉降量评估
• 倾斜观测：高层建筑和重要构筑物的倾斜监测
• 水平位移观测：基坑围护结构和周边建筑的水平变形
• 裂缝观测：结构性裂缝的长度、宽度、深度记录
• 周期性观测报告（施工期至交付后一定年限）

四、竣工测绘

竣工测绘是工程验收的前置环节，用于核实工程是否按规划实施、与设计是否一致。竣工测绘成果是规划验收的依据，也是产权登记、房屋测绘的基础资料。

1. 竣工测绘的内容

• 总平面竣工测绘：建筑物位置、退红线距离、建筑间距、场地高程、道路路网、绿地面积
• 建筑面积测绘：各层建筑面积、分类面积（住宅/商业/地下/公共）、共有面积分摊
• 层高核测：每层楼的净高与层高复核
• 地下管线测绘：给水、排水、燃气、电力、通信等管线的竣工位置
• 外部高程：场地标高、道路标高、散水标高

2. 竣工测绘成果资料

• 竣工测绘报告（含精度评定）
• 总平面竣工图（含坐标、高程、面积）
• 分层平面图与面积计算表
• 地下管线竣工图
• 电子文件（CAD源文件、PDF、GIS数据格式）
• 测绘单位资质证明（须为具备相应甲乙级资质的测绘机构）

五、测量仪器校验记录

测量仪器的精度直接影响测量成果的可靠性。归档资料中，测量仪器校验记录是不可缺少的一部分。

1. 常用仪器的校验周期

仪器	检定周期	检定机构
全站仪	1年	省级计量检定机构或授权检定机构
水准仪（电子/光学）	1年	同上
GPS/GNSS接收机	1年	同上
经纬仪	1年	同上
钢尺	1-2年	同上
测距仪	1年	同上

2. 校验档案归档要求

• 检定证书（由具资质的计量机构出具，证书在有效期内）
• 检定证书与仪器编号对应表
• 施工期内所有使用仪器的校验证书汇总
• 如仪器维修或精度有异常记录，需归档维修与再检定证明

六、格式与保存要求

1. 纸质记录格式

• 观测手簿：现场记录本，不得事后补抄。手写记录错误时应划改并注明更改人和日期
• 计算书：采用标准格式表格，数据计算过程完整
• 成果表：按标准模板整理，含测量等级、测量日期、测量人员、审核人员等信息
• 签字：所有记录必须有观测人、记录人、检查人、审核人的签字

2. 电子文件格式

• 观测数据：仪器原始数据（.gsi、.job、.asc等）+ 文本格式导出
• 平差计算：计算软件项目文件 + PDF报告 + 成果表Excel
• 测量图件：CAD源文件（.dwg）+ 矢量PDF
• 测绘成果：CAD + PDF + 可选的GIS格式（Shapefile、GeoJSON）
• 影像：现场照片JPEG，无人机航测原始影像和正射影像

3. 保管期限

• 控制测量成果：永久
• 竣工测绘成果：永久
• 变形观测记录：永久或按工程设计年限
• 施工放样记录：长期（等于设计使用年限）
• 仪器校验记录：长期（便于追溯测量数据的可信度）

七、常见归档问题

• 原始记录缺失：只有计算成果而没有原始观测手簿，真实性存疑
• 仪器证书过期：使用过期仪器进行测量，数据效力受影响
• 签字不全：观测、记录、检查、审核四栏至少缺一
• 电子文件格式过新：CAD文件版本高于归档要求（通常应保存为2010版以下）
• 竣工测绘未附资质证明：测绘单位资质等级或营业范围不匹配
• 沉降观测不连续：未按要求的频次开展观测，曲线断断续续
• 管线竣工数据缺失：地下管线竣工图未包含管底标高或埋深信息

八、住建归档助手的测量资料支持

测量类资料的技术性较强，一般资料员识别和检查存在困难。住建归档助手提供以下针对性能力：

• 分类识别：自动识别控制测量、施工放样、变形观测、竣工测绘四类资料
• 完整性核查：对照规范要求的归档清单自动识别缺项
• 仪器证书核验：读取检定证书上的有效期，对比施工期自动标记过期证书
• 沉降观测连续性：分析沉降观测的日期间隔，发现缺失周期
• CAD版本转换：批量将高版本DWG文件转换为2010兼容格式
• 签字核查：识别观测手簿和成果表的签字完整性
• 关联索引：建立施工放样与对应施工记录的关联
