出图是设计院日常工作中最高频、最耗时的环节之一。一个中等规模的建筑项目，施工图数量往往在200至500张之间；大型综合体项目甚至可以超过1000张。在传统的工作模式下，出图工作几乎完全依赖人工逐张操作，效率低下且容易出错。本文将深入分析设计院出图的痛点，对比人工与自动化批量出图的效率差异，并提供一套完整的效率提升方案。
一、设计院出图的现状与痛点
1. 出图量大，工期压力重
设计院的出图任务通常集中在项目节点前（如方案汇报、初步设计审查、施工图审查等阶段）。在这些节点前，设计师需要在短时间内完成大量图纸的出图工作。以一个常见的住宅小区项目为例：
- 建筑专业：约120-180张
- 结构专业：约100-150张
- 给排水专业：约50-80张
- 暖通专业：约40-60张
- 电气专业：约60-100张
- 合计：370-570张图纸
2. 逐张操作，效率低下
传统的出图流程是：打开DWG文件 → 切换到对应图纸 → 设置打印范围 → 选择纸张大小 → 调整比例 → 选择打印机/PDF驱动 → 设置输出路径和文件名 → 执行打印。每张图纸平均需要2-3分钟，其中大量时间花在重复的设置操作上。
3. 文件命名混乱
人工出图时，文件命名往往不统一。有的工程师用"建筑-01"，有的用"J01"，有的用"总平面图"。项目交付时需要花大量时间重新整理和重命名，甚至可能因为命名问题被审图机构退回。
4. 参数设置容易出错
手动设置打印参数时，容易出现以下错误：
- 纸张方向选反（横向/纵向）
- 打印范围设置不当（截断图框或包含多余内容）
- 比例缩放错误（未按1:1输出）
- 线宽设置不一致（部分图纸粗线过细或细线不清晰）
- 色彩模式混淆（黑白图纸误用彩色打印）
二、人工出图 vs 批量出图效率对比
以一套400张施工图为例，我们来对比人工出图和使用批量出图工具的时间和质量差异：
| 对比维度 | 人工逐张出图 | 批量出图工具 | 提升幅度 |
|---|---|---|---|
| 总耗时（400张） | 13-20小时 | 30-60分钟 | 提升15-20倍 |
| 每张图耗时 | 2-3分钟 | 5-8秒（批量平均） | 提升20倍+ |
| 文件命名 | 手动输入，易出错 | 自动提取图号图名 | 错误率降至0 |
| 参数一致性 | 依赖人工记忆 | 统一配置，全局一致 | 100%一致 |
| 纸张匹配 | 需手动识别图幅 | 自动识别A1/A2/A3等 | 自动化 |
| 返工率 | 约5-10% | 低于1% | 降低90%+ |
| 多格式输出 | 需多次重复操作 | 一次设置，多格式同时输出 | 节省数倍时间 |
三、DWG文件组织最佳实践
要充分发挥批量出图工具的效率，前提是DWG文件本身组织得当。以下是经过大量设计院验证的文件组织最佳实践：
1. 文件目录结构
建议采用以下目录结构组织项目文件：
- 项目根目录/
- 01_建筑/ — 所有建筑专业DWG文件
- 02_结构/ — 所有结构专业DWG文件
- 03_给排水/ — 所有给排水专业DWG文件
- 04_暖通/ — 所有暖通专业DWG文件
- 05_电气/ — 所有电气专业DWG文件
- Output/ — 输出文件存放目录
2. DWG文件内图纸组织
- 一个DWG文件包含同类型图纸：例如将所有平面图放在一个DWG中，所有立面图放在另一个DWG中，便于管理和批量输出。
- 图框使用标准块：确保图框使用标准的图块定义，图号和图名使用属性块文字，便于工具自动提取。
- 图纸排列有序：在Model空间中按图号顺序排列图纸，避免交叉重叠。
- 参考底图使用外部引用（Xref）：通过外部引用方式引入底图，而非直接复制粘贴，减少文件体积并保持底图更新同步。
3. 图框标准化要点
- 图框应使用直线绘制（非多段线、样条曲线等复杂图元），便于工具自动识别。
- 图号和图名应位于标题栏的固定位置，使用属性文字而非普通文字。
- 不同图幅（A1、A2、A3、A4）的图框尺寸应符合国标。
- 图框线应位于统一的图层上（如"图框"或"Frame"层）。

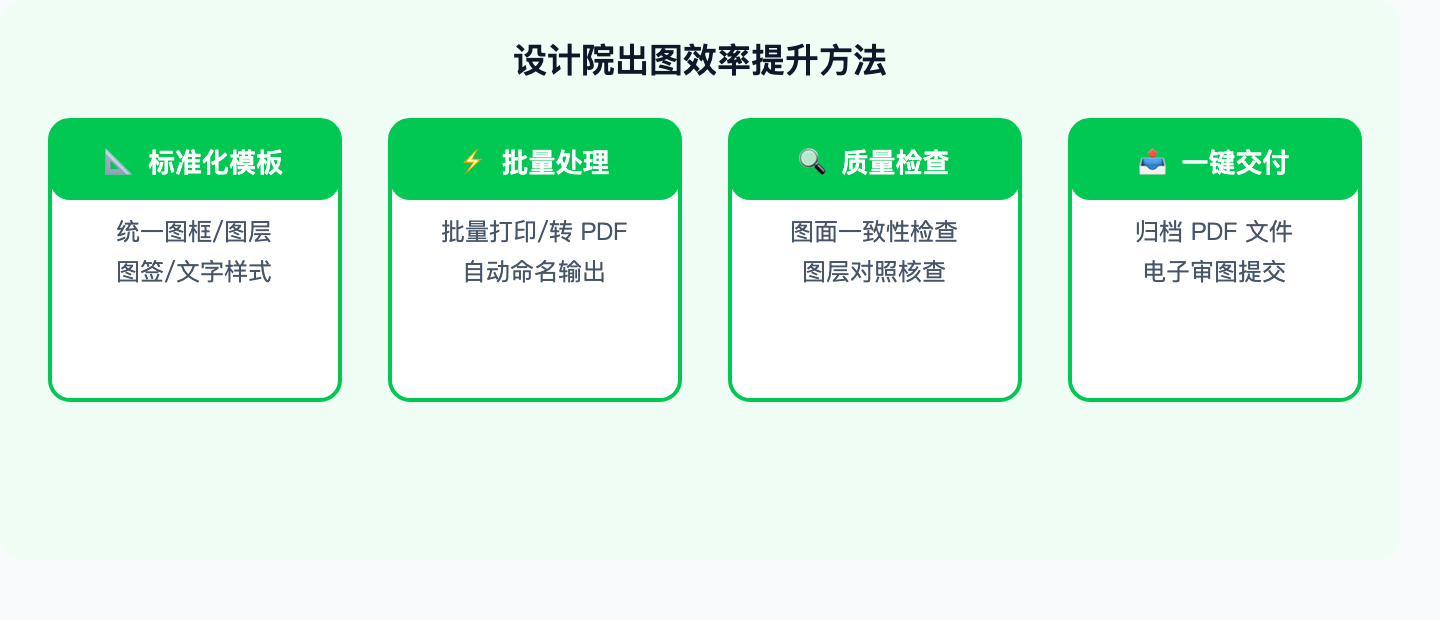

四、标准化出图工作流搭建
一个高效的出图工作流应该包含以下几个关键环节：
步骤一：项目启动时统一规范
在项目启动时，由项目负责人确定出图规范，包括：目标格式（PDF/DWF/PLT）、命名规则、分辨率、色彩模式等。将这些参数配置为工具中的项目模板。
步骤二：设计过程中规范绘图
设计师在绘图过程中遵循统一的CAD标准：使用标准图框、按规范命名图层、在标题栏中填写完整的图号和图名信息。
步骤三：出图前检查
在批量出图前，对DWG文件进行检查：确认所有图纸都有图框、图号图名完整、没有多余的辅助线和标注。使用批量出图工具的"识图预览"功能，检查图框识别结果是否正确。
步骤四：一键批量输出
确认无误后，选择输出参数（或使用已保存的项目模板），一键批量输出所有图纸。工具会自动完成图框匹配、文件命名、格式转换等所有操作。
步骤五：输出结果校验
输出完成后，抽查几张关键图纸确认内容正确、线宽清晰、比例准确。确认无误后即可提交。
五、投资回报率（ROI）计算
引入批量出图工具的投资回报可以从以下几个维度量化：
以一个50人规模设计院为例（年出图约20万张）
人工出图成本：每张图平均2.5分钟 x 200,000张 = 8,333小时/年 = 约1,042个工作日
批量出图成本：每张图平均6秒 x 200,000张 = 333小时/年 = 约42个工作日
节省时间：约1,000个工作日/年
按人均日成本800元计算：节省约80万元/年的人力成本
工具投入：批量出图工具年费远低于节省的人力成本
额外收益：减少返工、降低退图风险、提高项目交付准时率
| 设计院规模 | 年出图量 | 年节省工作日 | 年节省人力成本 |
|---|---|---|---|
| 小型（10-20人） | 4-8万张 | 200-400天 | 16-32万元 |
| 中型（30-60人） | 12-24万张 | 600-1,200天 | 48-96万元 |
| 大型（100人+） | 40万张+ | 2,000天+ | 160万元+ |
六、开始提升你的出图效率
从人工逐张出图到自动化批量出图，不仅仅是工具的升级，更是工作方式的变革。通过规范化DWG文件管理、标准化出图流程、借助智能识图工具，设计院可以将出图这一高频重复的工作从"苦力活"变为"一键完成"。节省下来的时间，可以投入到更有价值的设计创作中。
