1. 产品介绍
智数快出图是一款专业的 CAD 批量打印插件，能满足全国各地电子审图需求，支持个性化定制文件名，大幅提升设计院批量出图效率。
核心特性
- 智能识图：自动扫描 DWG 文件中的标准图框，识别图号、图名等信息
- 多格式输出：支持 PDF / DWF / PLT 三种主流格式批量输出
- 规则命名：文件名按
{图号}_{图名}等变量自动生成 - 各地审图适配：内置广州、北京、浙江、甘肃等地电子审图规则
- 多CAD平台：支持 AutoCAD、中望CAD、浩辰CAD 全系列版本
2. 安装与登录
系统要求
- 操作系统：Windows 7 及以上（推荐 Windows 10+）
- .NET Framework：4.0（AutoCAD/浩辰2018-2019）、4.8（AutoCAD/浩辰2020+）
- CAD软件：AutoCAD 2007-2024 / 中望CAD 2018+ / 浩辰CAD 2018+
安装步骤
- 从官网下载最新版安装包
- 关闭 360 安全卫士、QQ电脑管家等杀毒软件
- 以管理员身份运行安装程序
- 按提示完成安装，安装包会自动识别已安装的 CAD 版本
- 启动 CAD，智数快出图菜单会自动加载
登录方式
联网登录（推荐）
- 启动 CAD 后，点击智数快出图菜单任意功能
- 弹出登录页面，使用微信扫码关注公众号
- 自动完成登录，后续每天打开 CAD 自动登录
离线登录
- 在无网环境下打开智数快出图，弹出离线登录页
- 使用微信扫码，在微信上弹出二维码
- 长按识别二维码，选择"使用智数快出图识图"
- 进入公众号后收到验证码
- 在 CAD 登录界面输入验证码完成登录

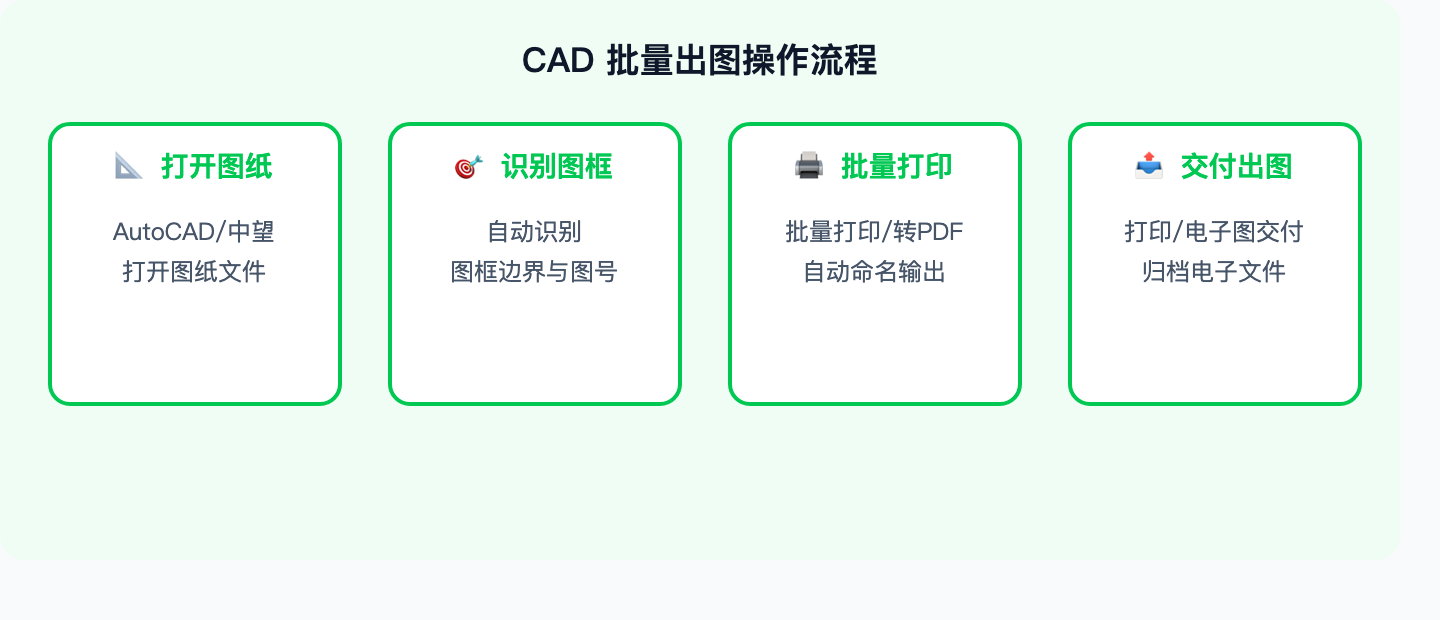

3. 快速上手（三步出图）
对于第一次使用的用户，只需三步即可完成批量出图。90% 的用户看完基础视频就能正常使用。
- 打开图纸：在 CAD 中打开包含多张图纸的 DWG 文件
- 智能识图：点击智数快出图菜单中的「智能识图」，自动识别所有图框
- 批量打印：点击「批量打印」，选择输出格式和路径，一键输出
4. 基础视频教程
以下视频适合第一次使用的用户观看，看完之后 90% 的用户都能正常使用智数快出图。
4.1 智数快出图基础教程
全面介绍智数快出图的核心功能与基本操作流程
4.2 智能识图详解
深入讲解智能识图的工作原理与使用技巧
5. 智能识图
智能识图是智数快出图的核心功能，自动扫描 DWG 文件中的标准图框并提取图号、图名等信息。
支持的图框类型
- 标准国标图框（A0、A1、A2、A3、A4 及其加长幅面）
- 由闭合多段线或矩形绘制的图框
- 块（Block）形式的图框
- WCS 世界坐标系下的图框（自动切换到 WCS）
操作步骤
- 在 CAD 中打开 DWG 文件
- 点击智数快出图菜单「智能识图」
- 系统自动扫描整个图纸，识别所有图框
- 识别结果显示在批量打印面板中
- 可手动调整或补录未识别的图框
6. 批量打印
打印面板介绍
批量打印面板显示所有识别到的图纸，可对每张图纸进行参数调整后批量输出。
输出格式
| 格式 | 适用场景 | 特点 |
|---|---|---|
| 电子交付、审图、归档 | 最常用，兼容性好，可嵌入书签 | |
| DWF | 北京、部分地区审图 | 矢量格式，文件更小，保留CAD信息 |
| PLT | 成都等地审图、传统绘图仪 | 绘图仪指令格式，用于物理打印 |
文件名变量
文件名支持变量组合，常用变量：
{图号}- 从图框中提取的图号{图名}- 从图框中提取的图名{图幅}- 图纸幅面（A1/A2/A3等）{图幅名称(浙江)}、{图幅名称(甘肃)}- 各地专用幅面代号{图纸类型(浙江)}- 浙江电子审图专用{序号}- 自动递增序号
{图号}_{图名}，例如 J-01_总平面图.pdf。如输出到审图系统，按对应地区要求选择合适的文件名模板。
7. 图名图号设置（高阶）
图名图号是批量出图的关键信息，决定了输出文件的命名和审图合规性。智数快出图提供三种设置方式。
方式一：框选识别
适合图框中文字位置固定的场景。
- 每种幅面的图框需要单独设置框选位置
- 框选范围尽量缩小，仅包含对应文字
- 在批量打印页面选中图纸右键可在位设置图名图号
方式二：属性识别（推荐）
在图框块的属性中设置图名图号，识别稳准快，不区分图纸尺寸，全局只需设置一次。
方式三：图层识别（推荐）
将图名图号等信息分别放在单独专用图层中：
- 图名所在图层名为"图名"，该图层只有图名文字
- 图号所在图层名为"图号"，该图层只有图号文字
- 识别稳准快，全局只需设置一次
天正/浩辰文字支持
- 天正文字：支持天正单行文字，需要用户安装天正插件
- 浩辰、探索者等文字：暂时未特别支持，如有需求请反馈
8. 指定图层提升识别速度
智数快出图 90% 的情况下识别速度挺快，但对于特别复杂的图纸（图元过多、图层混乱），可以通过指定图框图层来提升识别效率。
操作步骤
- 将所有图框放在一个单独的图层，如
图框 - 打开智数快出图「打印设置」
- 在「智能识图」相关设置中，指定仅识别该图层
- 重新识图，速度显著提升
9. 打印成黑白图纸
多数审图系统要求提交黑白图纸。智数快出图支持将彩色CAD图一键打印为黑白PDF/DWF。
操作步骤
- 打开智数快出图「打印设置」
- 在「颜色模式」中选择"黑白"
- 开始批量打印，输出的 PDF/DWF 为纯黑白
10. CAD图纸拆分
图纸拆分功能可将一个 DWG 文件中的多张图纸拆分为独立文件。
操作步骤
- 安装最新版智数快出图
- 点击「智能识图」完成识图
- 批量打印时选择输出格式「DWG」即可拆分
- 布局空间的图纸需先转为模型图纸再拆分
- 拆图仅支持 CAD 2011 及以上版本
- 仅支持模型空间，不支持布局空间
- 拆图前请备份原文件，过程可能导致图纸丢失
- 请将所有图层解锁，否则无法完整拆分
- 勿让图纸边框重叠，否则可能拆分错误
11. 多布局打印
新版智数快出图（0.9.11.5 及以后）支持多布局批量打印。
操作步骤
- 打开含多个布局的 DWG 文件
- 进入智数快出图「打印设置」
- 在「打印范围」中选择"打印所有布局"
- 一键批量输出所有布局
12. 不同图幅打印成统一尺寸
将不同尺寸的图纸统一打印成同一图幅（例如统一打印成 A3），方便装订或打印。
操作步骤
- 完成智能识图
- 打开「打印设置」
- 在「纸张设置」中勾选"统一幅面"
- 选择目标幅面（如 A3）
- 开始批量打印，所有图纸按 A3 输出
13. 生成图纸目录
自动生成图纸目录表，方便总体查阅和移交。
操作步骤
- 完成智能识图
- 在批量打印页面点击「生成目录」按钮
- 设置缩放比例
- 在图纸上选择插入位置
- 目录自动生成并插入到当前模型空间
14. 非标图框处理
对于不符合国标的非标图框（如计算书、异形图框），智数快出图提供两种处理方式。
方式一：启用任意图幅识别
需要安装 0.9.7.39 以上版本。
- 打开「打印设置」
- 勾选"启用任意图幅识别"
- 重新智能识图，任意尺寸的闭合矩形/多段线都会被识别
方式二：新增自定义图框
- 打开【插入图幅】菜单
- 选择「新增自定义图幅」
- 填写图幅尺寸和信息
- 保存后，该图幅即可被识图
15. 手动插入图框
如果图纸中没有图框，可手动插入标准图框后再进行批量打印。
操作步骤
- 打开智数快出图「插入图框」菜单
- 选择标准幅面（A0/A1/A2/A3/A4）
- 在图纸上指定插入位置
- 图框自动包围当前图纸内容
- 进行智能识图，该图框会被识别
16. 合并PDF
16.1 同一DWG里多张图纸合并为一个PDF
- 在打印设置中勾选"合并PDF"
- 开始批量打印
- 所有图纸会按顺序合并为一个 PDF 文件
16.2 多张DWG文件合并为一个PDF
- 使用「批量任务」功能添加多个 DWG 文件
- 勾选「合并PDF」
- 一键批量处理并合并
17. 广州电子审图 Pack 文件制作教程
适合在广州地区电子审图，制作 Pack 文件查看。
17.1 视频教程
17.2 图文教程
- 第一步：安装新版智数快出图（0.9.7.15 以上版本）
- 第二步：智能识图（与通用操作一致）
- 第三步：批量打印为 PDF 格式
- 第四步：批量转换为 DWG 格式文件。智能识图后点击「图纸拆分」
- 第五步：使用 Pack 合并功能，合并 Pack 文件
17.3 相关软件下载
- 智数快出图 CAD 批量打印插件
- 打包 CAD+PDF 工具（Pack 合并工具）
18. 北京施工图审查 Bdvp 格式生成教程
18.1 总体要求
- 图纸文件用 bdvp 格式交付
- 其他文件用 PDF 格式交付
18.2 Bdvp 生成步骤
- 首先准备好 PDF 和 DWF 的出图文件
- PDF 要求黑白出图
- DWF 要求彩色出图
- 对 PDF 进行电子盖章（DWF 不需要盖章）
- 使用 Bdvp 转换工具，将盖章后的 PDF 与 DWF 合并成 Bdvp 文件
18.3 视频教程
18.4 相关软件下载
- 智数快出图 CAD 批量打印插件
- Bdvp 合并工具（1.0.4.0）
19. 浙江省电子审图出图教程
浙江省从 2021 年 11 月开始启用新的电子审图系统，对打印图纸提出比较严格的要求。
19.1 文件命名要求
输出文件名命名格式：
{图号}_{图名}[{图幅名称(浙江)}]{图纸类型(浙江)}
19.2 视频教程
19.3 附件参考
20. 甘肃省电子审图出图教程
2022 年 9 月 31 号《甘肃省建设工程图纸数字化管理标准》正式实施。文件中规定了电子出图的众多要求，包括图纸命名标准、甘肃图幅代号等。
20.1 图文教程
- 第一步：安装新版智数快出图（0.9.4.1 以上版本）
- 第二步：在打印设置「输出文件名」中选择新变量
[图幅名称(甘肃)] - 第三步：按命名标准设置输出文件名：
{图号}_{图名}_[{图幅名称(甘肃)}]
- 第四步：设置打印留白尺寸，上下留白为 2 毫米
- 完成以上设置后，可批量打印
21. 常见问题（FAQ）
Q1: 怎样下载智数快出图软件？
用户可在智数云科技官网免费下载最新稳定版。
Q2: 智数快出图收费吗？
智数快出图是付费软件，用户首次登录起有三个月免费试用。个人年费 39.9 元/年。企业批量采购请联系客服。
Q3: 智数快出图支持哪些 CAD 版本？
AutoCAD：2007-2024，支持天正、探索者、浩辰等所有专业版本
浩辰CAD：2018-2024 全系列版本
中望CAD：2018-2024 全系列版本
Q4: 如何登录智数快出图？
联网：微信扫码关注公众号即可
离线：扫码获取验证码，在 CAD 登录界面输入
Q5: 为什么每次打开 CAD 都要登录？
请升级到最新版。联网状态下只需登录一次，后续每天自动登录。
Q6: 智数快出图菜单不显示？
所有菜单均支持快捷命令，格式为 yct_菜单拼音首字母。浩辰 CAD 目前仅支持经典菜单，二维草图模式可使用命令模式。
Q7: 智数快出图安装失败？
升级到最新版（0.9.1.46 以上），使用管理员权限重新安装。安装前先关闭 360 安全卫士和 QQ 电脑管家。
Q8: A4 1:100 识别为 A2 1:50？
请升级到最新版，最新版会优先把横向识别为 A2 1:50，纵向识别为 A4 1:100。
Q9: CAD2008 或以下版本，PDF 边距不对？
请升级到 0.9.1.25 及之后的版本。仍有问题请反馈。群文件中有 AutoCAD 官方解决方案和补丁供参考。
Q10: 打印报错"尝试读取或写入受保护的内存"或"PDF 文件被另一进程占用"？
升级到 0.9.1.25 之后的版本，并使用 RECOVER 或 AUDIT 命令修复 DWG 文件后再打印。
Q11: 输出的 PDF 文件打开失败或文件大小为 0KB？
升级到 0.9.1.25 之后的版本，并使用 RECOVER 或 AUDIT 命令修复 DWG 文件。
Q12: 怎样设置打印格式（分辨率等）？
AutoCAD 全系、浩辰 2020+：批量打印界面，打印格式后第一个按钮，进入格式设置页面。
浩辰 CAD 2018/2019：受浩辰二次开发 SDK 限制，需要在浩辰打印设置页面自行设置 YCT_ 开头的打印机。
Q13: 打印签名不清晰、有毛刺？
线宽：在打印设置中调整打印/不打印对象线宽，或缩放/不缩放线宽
阅读器：更换 PDF 阅读器（福昕 PDF / Adobe PDF Reader）
Q14: PDF 字体乱码或缺少字体？
在打印设置中勾选"捕获全部字体为几何图形"。
Q15: 智能识图时识别不到图框？
升级到 0.9.1.59 及之后版本。检查图框是否为块或闭合矩形（暂不支持非闭合多段线）。确保图纸在 WCS 坐标系下正常显示。非标图框可在【插入图幅】中添加自定义图幅。
Q16: 智能识图成功但批量打印列表为空，或数量不符？
升级最新版。解决方案：批量打印列表右键「清理图幅」后重新识别。或将图纸内容复制到新空白文件中（非 Ctrl+A 全选，框选可见区域）重新识别。
Q17: 提示"本次打印的图幅存在重复的文件名"？
Windows 系统不允许同文件夹下文件名重复。解决方式：
1. 修改图纸中重复的图名/图号
2. 文件名变量中加入{序号}等参数
3. 输出目录中加入变量，按子项/图名分文件夹
Q18: 智数快出图日志目录在哪？
文件夹地址栏输入：%LocalAppdata%\Tulink\Yichutu
打包日志前请先退出 CAD。
Q19: 浩辰 2022 只打印第一张？
先升级到最新版智数快出图。浩辰 CAD 2022 需要下载最新版补丁（2022 年 11 月 23 日后），否则只能打印第一张。
Q20: 拆图功能无法使用？
请先升级到 0.9.1.28 及之后的版本。拆图功能仅支持 CAD 2011+ 和模型空间。务必提前备份图纸，过程中不要修改/移动/缩放图纸区域。
22. 快捷命令参考
智数快出图所有菜单均支持命令行快捷命令，格式为 yct_菜单拼音首字母。
| 命令 | 功能 |
|---|---|
yct_znsh | 智能识图 |
yct_pldy | 批量打印 |
yct_crtk | 插入图框 |
yct_sctsml | 生成图纸目录 |
yct_tzcf | 图纸拆分 |
yct_dysz | 打印设置 |
