DWG版本兼容性问题全解：AutoCAD/中望/浩辰

DWG是AutoCAD的原生图形格式，也是工程设计行业事实上的交换标准。看似统一的DWG背后其实存在大量版本差异：R14、2000、2004、2007、2010、2013、2018……不同版本之间既向后兼容，也存在诸多坑点。加上中望CAD、浩辰CAD等国产软件对DWG的实现细节差异，真实项目中"打不开""打开乱码""打开后图元丢失"的问题屡见不鲜。本文系统整理DWG版本演进、兼容性矩阵、常见错误与应对策略。

一、DWG格式版本演进史

DWG格式由Autodesk于1982年随AutoCAD 1.0推出，至今已经历数十个版本的演进。从2018版本至今格式保持相对稳定，Autodesk不再每年更新内部格式版本。

DWG版本号	对应AutoCAD版本	推出年份	主要变化
AC1014	AutoCAD R14	1997	引入ObjectARX，大幅重构文件结构
AC1015	AutoCAD 2000/2000i/2002	1999-2002	增加多文档、布局空间
AC1018	AutoCAD 2004/2005/2006	2003-2006	引入密码保护、数字签名
AC1021	AutoCAD 2007/2008/2009	2006-2009	支持真正的三维建模
AC1024	AutoCAD 2010/2011/2012	2009-2012	引入参数化绘图、网格建模
AC1027	AutoCAD 2013/2014/2015/2016/2017	2012-2017	Cloud协作、地理位置、模型文档
AC1032	AutoCAD 2018至今	2017至今	性能优化、PDF输入、共享视图

二、DWG兼容性矩阵

1. AutoCAD内部兼容规则

• 向下兼容：高版本的AutoCAD可以打开低版本DWG（如AutoCAD 2024打开R14图纸）。
• 向上不兼容：低版本AutoCAD不能直接打开高版本DWG。如AutoCAD 2010不能打开AutoCAD 2018创建的DWG。
• 保存时降版本：可通过"另存为"选择较低版本保存，但可能丢失部分高版本特性（如网格曲面、约束参数）。

2. AutoCAD vs 中望CAD vs 浩辰CAD

国产CAD软件通过ODA（Open Design Alliance）的Teigha库或自研引擎实现DWG读写能力，总体兼容性较好，但仍存在若干差异：

功能点	AutoCAD	中望CAD	浩辰CAD
R14-2018 DWG打开	原生支持	支持	支持
动态块参数化	完整支持	大部分支持	大部分支持
三维曲面/网格	完整支持	部分支持	部分支持
代理图元(Proxy Object)	识别原生插件	显示为代理/可能丢失	显示为代理/可能丢失
约束与参数	完整支持	支持	支持
自定义对象(天正等)	需对应插件	自带兼容模块	自带兼容模块
文件保存版本	最新至2018	最新至2018	最新至2018

3. 天正/鸿业等插件对象的兼容

设计院常用天正建筑、天正给排水、鸿业暖通等二次开发插件，这些插件会在DWG中生成"自定义图元"，如天正墙体、天正门窗等。这类图元在没有对应插件的环境中表现为：

• AutoCAD无天正：显示为代理图元，看起来是"框架+文字提示"，可查看但无法编辑。
• 中望/浩辰CAD：自带"天正兼容模块"，可识别并显示天正图元，但不支持天正专有命令。
• 导出PDF/DWF时：一般能正常光栅化输出，但若设置不当可能出现图元丢失。

三、降版本保存的方法

1. 单个文件降版本（AutoCAD）

1. 打开DWG文件
2. 菜单 文件 → 另存为 → 选择保存位置
3. 在"文件类型"下拉菜单选择目标版本，如 AutoCAD 2010/LT2010 DWG (*.dwg)
4. 点击"保存"

2. 批量降版本

面对几十上百个文件时，单个另存效率太低。可选方案：

• AutoCAD自带DWG转换：菜单 → 应用程序按钮 → 另存为 → "DWG转换..."，可批量指定版本转换整个文件夹。
• Autodesk DWG TrueView：免费工具，专门用于打开、转换DWG版本。
• ODA File Converter：开放设计联盟提供的免费批量转换工具，支持多种DWG版本互转。
• 中望CAD批量转换：中望CAD内置的DWG版本转换功能，界面友好。

3. 降版本的注意事项

• 参数化特性丢失：2010及以后版本引入的参数化约束，在保存为2007及以前版本时会被转为普通图元。
• 网格曲面转换：2010以后的网格、曲面对象在低版本中可能被转为实体或代理对象。
• 属性字段丢失：部分高版本的字段(FIELD)在低版本中无法识别，转换后变为静态文字。
• 先备份后转换：任何批量转换前务必保留一份原始文件副本。

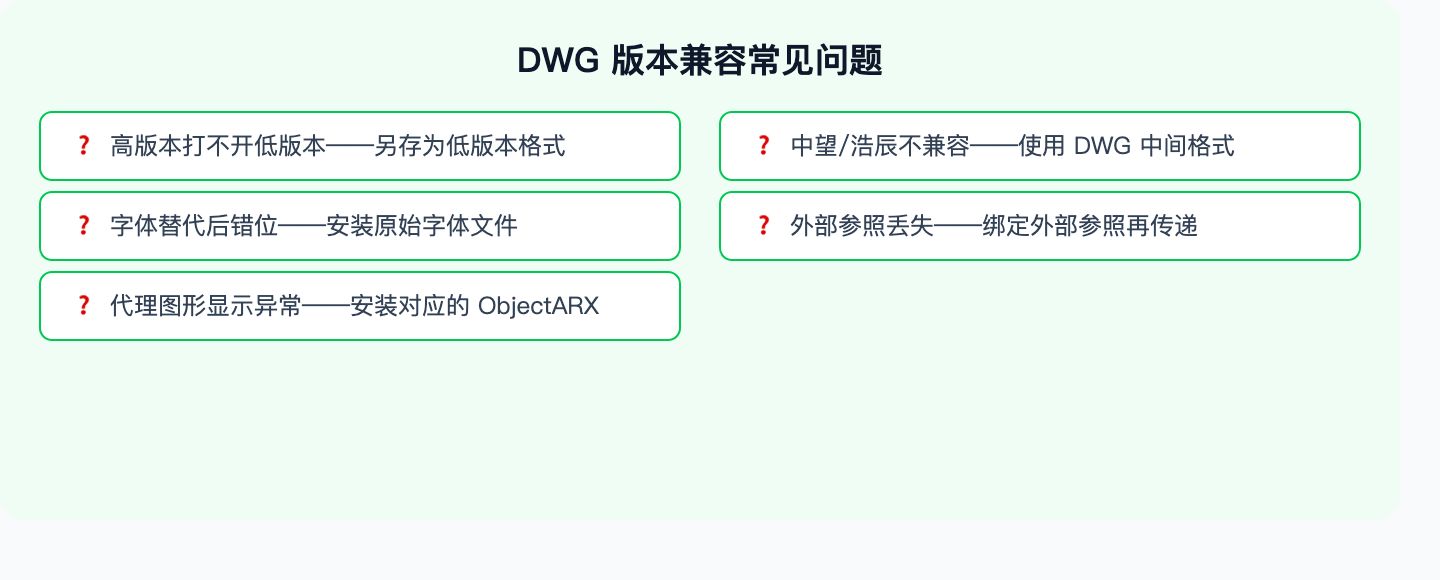

四、常见DWG打开错误及解决办法

错误1："图形文件无效"（Drawing file is not valid）

原因：文件损坏、传输不完整、使用了AutoCAD未来版本。

解决：

• 使用 RECOVER 命令尝试恢复：命令行输入RECOVER，选择损坏文件。
• 使用 ODA File Converter 转换为稳定版本。
• 让对方用较低版本另存后重新发送。

错误2：图元丢失或显示不全

原因：代理对象未加载、外部参照路径丢失、字体缺失。

解决：

• 检查命令行是否提示"代理图元已被禁用"，将 PROXYSHOW 设为1启用。
• 使用 XREF 管理器检查外部参照是否解析。
• 安装对方使用的天正/鸿业等插件，或让对方将文件"绑定"外部参照后提交。

错误3：字体乱码或显示为问号

原因：缺失字体、字体映射错误。

解决：

• 将缺失的.shx字体文件复制到 AutoCAD 的 Fonts 目录下。
• 使用 STYLE 命令检查文字样式，将缺失字体替换为标准字体。
• 编辑 acad.fmp 字体映射文件，建立缺失字体到替代字体的映射。

错误4："格式不兼容无法打开"

原因：低版本CAD尝试打开高版本DWG。

解决：

• 升级CAD到对应版本，或要求发送方降版本保存。
• 使用 DWG TrueView 免费工具打开查看。
• 使用 ODA File Converter 批量转换。

错误5：图纸空间显示异常

原因：页面设置引用了本机不存在的打印机。

解决：

• 进入布局 → PAGESETUP → 修改为本机可用的打印机/PDF驱动。
• 使用 -PAGESETUP 命令行版批量重置多个布局。

五、ObjectDBX与自定义对象策略

ObjectDBX是Autodesk提供的对象数据库扩展机制。天正、鸿业、理正等二次开发软件通过ObjectDBX注册自定义对象。这带来了兼容性挑战：

ObjectDBX问题的常见场景

• 接收方没有安装对应插件 → 显示为代理图元。
• 插件版本不匹配 → 部分功能可用、部分无法编辑。
• 跨平台（中望/浩辰）打开 → 依赖目标平台的兼容模块。

应对策略

1. 出图前"转换为T3"：天正软件提供"图纸导出"功能，可将天正对象转为标准CAD图元，彻底消除兼容问题。
2. 使用 BURST 命令：Express Tools中的BURST命令可分解带属性的块，保留文字内容。
3. 代理对象保存：SAVEFIDELITY 设为1，确保代理图元在保存时保留显示信息。
4. 交付双版本：同时提供含自定义对象的原始DWG和"导出T3"后的标准DWG，接收方按需选用。

六、跨平台DWG处理（Mac / Linux / Web）

除了Windows，现代DWG生态已扩展到多平台：

平台	主要工具	DWG支持情况
Windows	AutoCAD / 中望 / 浩辰	完整支持
macOS	AutoCAD for Mac / Vectorworks	大部分支持，个别API缺失
Linux	LibreCAD / BricsCAD Linux	基础支持，部分版本不支持
Web	AutoCAD Web / ShareCAD	查看为主，编辑能力受限
移动端	AutoCAD Mobile / CAD看图王	以查看和简单标注为主

七、DWG兼容性最佳实践清单

1. 项目启动时约定统一的DWG保存版本（建议2010或2018）
2. 设计院内部建立ODA File Converter或DWG TrueView的统一安装
3. 外部参照在交付前使用 -XREF BIND 全部绑定
4. 字体文件与DWG一同打包传输，或嵌入PDF导出
5. 天正等自定义对象在交付前执行"导出T3"
6. 使用 AUDIT、PURGE、RECOVER 三件套净化文件
7. 大批量文件使用脚本或工具进行版本检测与转换
8. 接收到外部DWG后先以只读模式打开检查
9. 建立DWG兼容性问题知识库，记录典型案例与解决方案
10. 批量出图阶段用工具统一处理，避免单个处理带来的差异
